TC-HW1IR-3100红外火焰探测器

发布时间:2013/11/26 17:41:45



    本红外火焰探测器结合了**新的红外检测技术,采用具有良好温度特性、窄的红外响应波长和高灵敏度等优点的红外传感器作探测器件,通过微处理器的分析、判断、处理采集的光谱信息,采用智能算法,集成了大量数据资源,实现智能化设计,同时还设计了故障显示、灵敏度可调等功能。采用微处理器进行控制,工作性能稳定可靠。能提供快速、准确和可靠的火焰探测,实现早期准确发现火情,能有效的****限度降低着火的危险。
该探测器具有很高的抗干扰性能。具有检测灵敏度高、防误报警能力强、结构紧凑、抗振动冲击性能好等特点。
产品广泛应用于仓库、厂房、车间、粉尘管道等易燃易爆的高危场所或生产设备中,实现对火灾(火花、火焰、爆燃等)自动报警和熄灭装置等消防领域。同时也可以应用于通信机房基站以及火车、汽车、轮船等交通运输工具内。另外还大量应用于各种燃煤、燃油锅炉和燃烧炉实现自动程控点火和对火焰的自动监测和熄火保护等工业领域。

主要技术参数
  壳体:
l  壳体材料:铝
l  颜色:壳体紫红色
l  表面处理:进行化学薄膜处理- 环氧粉墨涂层
l  外型尺寸: ****直径75mm;探测器高51mm;
  灵敏度:1烛光(民用直径16mm白蜡烛,火焰高度4cm)距离探测器35cm可检测;4mm木炭火星距离探测器40cm可检测;对于1平方英尺(0.92m2)    表层区域的汽油火焰,其****探测距离为80英尺(24.3米)。
  响应时间:见火响应时间<1s;熄火响应时间3-7秒。
 火警信号:红色指示灯点亮;输出接点容量:AC120V、5A(共用公共点,一组常开、常闭触点);输出0~20mA电流模拟信号。
  监视器视角:大于90度。
  工作电源:额定电源电压:24VDC
  ****电源电流: 0.2A;
  工作电压范围:19V-26V。
工作温度: -10℃---- +60℃。
相对湿度:45%~85%
接线方式:航空接插件接线
探测器的安装
探测器布置
探测器应被放置在能对被保护区域有****的清晰无障碍视野处。以下因素亦应予考虑:
 探测器的视角
确保有足够的探测器充分覆盖危险场所,本探测器的****视角为100º,探测器应装在视角中心。
 灵敏度范围
探测器应装在能对火焰响应的距离范围内,对于1平方英尺(0.92m2)表层区域的汽油火焰,其****探测距离为80英尺(24.3米)
l  确定所有的高危起火源位置,定位好探测器,以确保发生火灾危险时处在探测器探测范围之内
l  探头应安放在监控区域的硬表面以获得****性能。
l  定位探测器以确保火灾危险同时处在装置的视野和探测范围之内
安装要求
l  探测器的安装应尽量便于检查和擦洗。
l  探测器应偏离水平线至少10~20度对准下方,使其视野尽量覆盖到危险场所。
l  尽量避开在其视角内有红外干扰源的存在。并考虑被监视目标着火时,火焰不直接接触到探测器。
l  装在较脏区域的探测器应进行更多的检查、清洗及灵敏度核对。
l  观察一下将要安装区域的温度,对于安装在室外或直接暴露在太阳辐射较强的区域,若环境温度远远大于探测器的工作温度,对于这种环境下的安装,用户可给探测器加一个遮阳篷,使探测器的实际工作在它温度技术指标范围内。同时还要注意,不要使遮蔽阳篷阻挡探测视角。
l  避免在光学探测器的窗口结冰,窗口结冰会使探测器进入故障状态。
提示:****不要把探测器靠近红外辐射源安装,因为它们可能会产生误报警。
探测器的安装
探测器外形图见图1。

      图1 探测器外形图

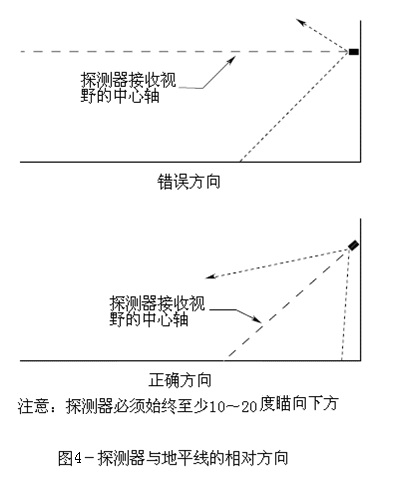

这种探测器应朝下安装(如右图4),使其视野尽量覆盖到危险场所,以免灰尘和水汽在石英窗口上堆积。
同时该探测器避免安装在人或物体阻挡视角的区域。


端子的连接

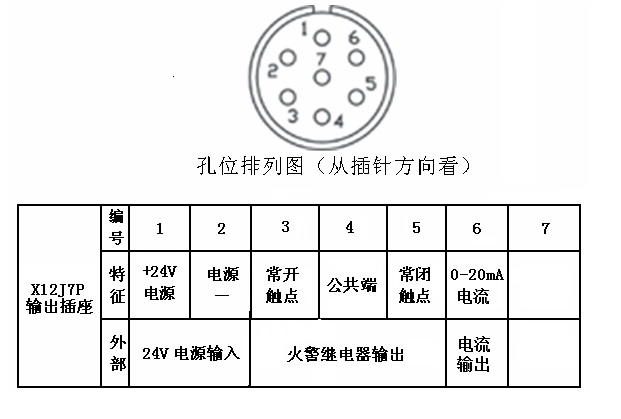

                 图2探测器圆型连接头端子定义
配线
推荐配线:电源线为1mm2,信号线0.5~1mm2的AVR或者屏蔽线。
重要:对远距离安装探测器,因适当增加线径,以保证到达探测器的**小直流电压为18V,对于环境温度低于-10℃和高于+60℃,在****温度和****温度时都应使用合适的配线。

使用与维护
使用方法
探测器与控制系统正确连接后,给探测器供电,探测器就处于正常工作状态。
探测器为一整件,探测器与控制系统采用电缆连接,用户在使用时,不需要把探测器打开。在任何情况下都禁止用户擅自打开探测器,否则由此造成的损坏由用户自行负责。
维护
一旦正确地安装好该探测器,它除了常规的灵敏度核对和透镜的擦洗外,一般不需要修理。天酬公司推荐用户应建立并坚持日常记录制度。
警告:在维修之前必须断开自动灭火系统或抑爆系统等外围电路。
   应经常检查探测器窗口是否清洁,定期擦试。窗口不清洁会使探测器的灵敏度大大降低,严重时可能会产生有火不报警的情况。擦洗透镜时应用一块干净而柔软的麻布或棉球醮一点清洗溶液擦洗,而不要用手碰透镜。
如果探测器安装在特别脏的环境中,应更多地擦洗窗口(透镜)

注意事项
l  仔细阅读本说明书,正确安装和使用本产品,接线要正确,严格按照要求接线,位置正确、接触良好,为防止接错,安装好仔细检查无误后方能通电试用。
l  应避免在探测器视角范围内,近距离的高温作业。如必须时,应先通知值班人员关闭报警设备。
l  该产品虽有一定的抗干扰能力,但也应尽量减少在其监视区域内存在不必要的干扰源,尤其是红外干扰源,以提高产品使用的可靠性。
l  请在本说明书要求的温度范围内使用本产品,超出温度范围可能对内部电子元器件造成损坏。
l  注意防水防潮,壳体进水或高湿度环境会造成内部电路短路烧坏,安装时应选择雨水淋不到的地方,若在露天或高湿环境使用,应做防水防潮特殊处理,例如加装防水罩或者密封盒。
l  安装时轻拿轻放,以免损坏内部器件。
l  参照本说明书第5项,注意日常维护。
l  非专业技术人员,请不要打开产品,以免损坏产品,给您造成不必要的损失。

运输与存储
经包装成箱的产品,在避免雨雪淋袭的情况下,可用任何交通工具运输。
探测器应贮存在干燥、无腐蚀性气体的场所,并且存贮的环境温度及湿度稍大技术参数要求的规定。探测器推荐储存在-10~50℃,相对湿度不大于85%无腐蚀性的环境中。
质量保障与售后服务
产品已严格按规范要求进行了试验、检测,用户可放心使用,如用户在使用时需要技术支持,天酬公司将乐意提供帮助。如使用中探测器出现故障,如果用户没有合适的测试仪表或合格的测试人员,我们推荐把有故障的探测器返回天酬公司修理。返回时详细写明故障现象。产品质量保障期1年。
订货时,请详细说明型号、规格及具体要求。
特殊供货要求,如探测器的供电电源、信号的输出方式和对标准火的有效响应距离等,在定货时具体说明。
