TCH-D1型红外火焰(花)探测器(火检探头)

发布时间:2013/7/26 10:37:49


    本TCH-D1探测器配套TCH-MD1模块使用。主要用于各种燃煤、燃油锅炉和燃烧炉实现自动程控点火和对火焰的自动监测和熄火保护等工业领域,同时也广泛应用于易燃易爆的高危场所或生产设备中,实现对火灾(火花、火焰、爆燃等)自动报警等消防领域。
产品采用具有良好温度特性、窄的红外响应波长和高灵敏度等优点的红外传感器作探测器件,对电弧,白光等有很强的抗干扰能力,且灵敏度高,反应速度快。
本产品采用智能算法,集成了大量数据库,实现智能化设计,同时还设计了故障显示、灵敏度可调等功能。采用微处理器进行控制,工作性能稳定可靠。
说明:监控模块需与我公司生产的红外火焰(花)探测器成套使用。

 技术性能

 灵敏度:1烛光(民用直径16mm白蜡烛,火焰高度4cm)距离探测器35cm可检测。4mm木炭火星距离探测器40cm可检测。
 响应时间:见火响应时间<1s;熄火响应时间3-7秒可调节。
  电缆长度:与探测器之间的连接电缆长度不大于100m。
 探测器视角:<90度。
工作电源:直流24V/0.2A。工作电压范围:19V-26V。
 工作温度:探测器   -10℃--- +80℃。
相对湿度:45%~85%

3  安装方法
3.1  TCH-D1探测器
外型尺寸:φ41×107mm    安装螺纹尺寸:M34×1mm
3.2  探测器的安装
探测器前端通过螺纹与燃烧系统(或其他需要监控的火焰、火花、爆燃系统及场所)连接,也可采用其它形式连接。应根据现场情况,选择合适的观察位置。其距离、观察角度和温度应符合技术参数的要求。当环境工作温度超过要求时应采取强迫制冷的办法,同时注意避开周围红外线等干扰源的直射与折射(例如探测管道火花,可选择管道中段位置,可避免周围红外线等干扰源,而不是入口或出口)。探测器后端通过连接电缆与监控模块连接,电缆插头的一端接探测器尾端的插座,电缆的另一端接在监控模块对应的端子上,电缆线选用屏蔽电缆(电缆直径大于或等于1.2mm)。

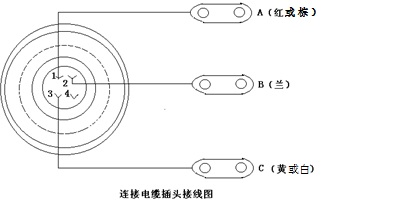

电缆的接线方法如图1所示。
图1
