TCH-MD2/TCH-D3型火花探测装置

发布时间:2011/6/28 10:57:44

1 概述

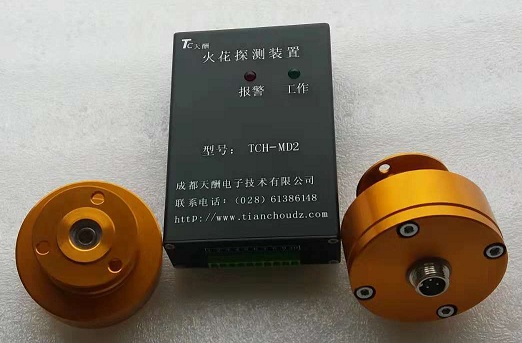

本火花(焰)探测装置主要由TCH-MD2装置模块和TCH-D3探测器(通常称为探头)两部分组成。主要广泛应用于易燃易爆的高危场所或生产设备 (电加热、中央除尘等设备) 中,实现对火灾(火花、火焰、爆燃等)自动报警等领域,同时也用于各种燃煤、燃油锅炉和燃烧炉实现自动程控点火和对火焰的自动监测和熄火保护等工业领域。
产品采用具有良好温度特性、窄响应波长和高灵敏度等优点的传感器作探测器件,对电弧,白光等有很强的抗干扰能力,且灵敏度高,反应速度快。
本产品采用智能算法,集成大量数据,实现智能化设计,同时还设计了故障显示、灵敏度可调等功能。采用微处理器进行控制,工作性能稳定可靠。
说明:监控模块需与我公司生产的火花(焰)探测器成套使用。
2  技术性能
2.1  监控模块外型尺寸:110mm×75mm×30mm;探头****尺寸:
2.2  灵敏度:4mm木炭火星距离探测器40cm可检测。
烛光(民用直径16mm白蜡烛,火焰高度4cm)距离探测器35cm可检测。
2.3  响应时间:见火响应时间<1s;熄火响应时间3-7秒可调节。
2.4  输出:无源触点开关信号,容量:AC120V、5A(公共点、常开、常闭);
         0-20mA电流信号(选装)。
2.5  电缆长度:与探测器之间的连接电缆长度不大于10m。
2.6  报警信号:红色指示灯点亮,绿色灯灭。
2.7  监视器视角:<90度。
2.8  工作电源:直流24V/0.2A。工作电压范围:19V-26V。
2.9  工作温度:监控模块  -20℃---- +60℃,探测器   -20℃--- +60℃。
2.10  相对湿度:45%~85%
3  安装方法
3.1  TCH-D3探测器

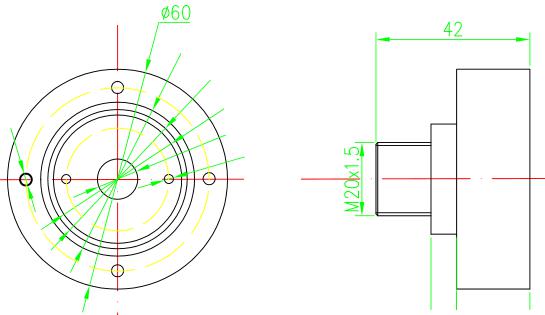

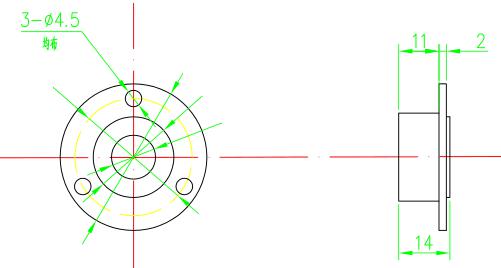

探头主体外型尺寸如图1,安装法兰尺寸如图2。
               图1

               图2
3.2  探测器的安装
探测器前端通过安装法兰与管道或者燃烧系统(或其他需要监控的火焰、火花、爆燃系统及场所)连接,也可采用其它形式连接。使用双探头探测管道火花时,按照线缆颜色并联即可。一般在管道中部两侧面对射安装。这样既有可靠的视角,同时也不易集尘遮挡视窗。安装时,应根据现场情况,选择合适的观察位置。其距离、观察角度和温度应符合技术参数的要求。当环境工作温度超过要求时应采取强迫制冷的办法,同时注意避开周围干扰源的直射与折射(例如探测管道火花,可选择管道中段位置,可避免周围干扰源,而不是入口或出口)。探测器后端连接电缆与监控模块连接,接在监控模块对应的端子上。如需延长电缆,请选用大于或等于0.3 mm三芯屏蔽电缆。并且建议接线的同时,将尾线的屏蔽层(末端的热缩管拨开)与延长线的屏蔽层接好。

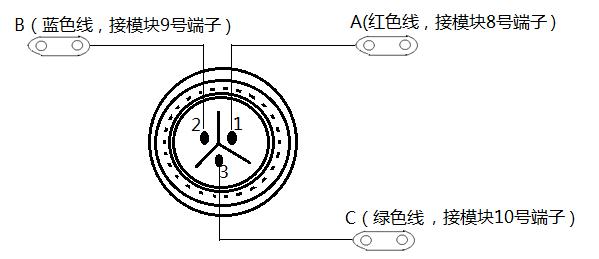

电缆的接线如图3所示。

           图3

4 端子
端子接线及功能说明见表1。
表1  端子接线及功能
序号

接线
功能说明
1
24V
直流电源24V正极
电源正
2
0V
直流电源24V负极
电源负
3
自检
此端为预留端子,现没有使用。
4、5、6
常开/
公共端/
常闭
接外控设备
标示所指为无火状态下模块的输出触点状态(见火后触点自动转换,可用于控制报警器或电磁阀等外设)
7
电流
与0V端一起构成0-20mA电流环(选装)
与火花强弱及距离有关
8
A
接TCH-D3探测器的红色线
探测器的电源正
如探测器尾线需延长,接线较长时,建议拨开尾线末端接好屏蔽层
9
B
接TCH-D3探测器的兰色线
信号输出
10
C
接TCH-D3探测器的绿色线
探测器的电源负
5  指示灯
面板上的指示灯为状态指示灯。
待机显示:待机时绿色指示灯亮红色指示灯灭;
见火显示:见火时红色指示灯亮绿色指示灯灭;
故障显示:两灯全亮时判断探测器及连接线出现故障;
          两灯均不亮时判断探测装置模块出现故障。
6  使用方法
6.1  仪器安装完毕,需按照如下顺序进行操作,确认无误后,方可连接外控设备正式投入运行:
熄火延时时间、灵敏度设定→连接探测器电缆→接入外设→开机投入正式使用。
6.2  见火灵敏度设置
本模块的灵敏度分为7挡,由拨码开关的5、6、7位来确定。这三位按前低后高的顺序组成的2进制代码即为灵敏度的等级数,等级数越高对应的灵敏度就越低。如这三位拨码开关都处在没有按下位置时,这时这三位组成的2进制代码为0,此时的灵敏度****;当这三位拨码开关都处在按下位置时,这时这三位组成的2进制代码为7,此时的灵敏度就****。也就是说灵敏度从高到底依次为:000、001、010、011、100、101、111(0代表不拨,1代表拨下)。请用户根据现场的实际情况设定好灵敏度的挡位。拨码开关的第8位(即**右边的一位)在正常使用时一般都不要按下,只有在火花没有运动时(或火焰没有闪烁时)才按下。
6.3  熄火延时时间设置
熄火延时时间由拨码开关左边的1、2、3、4位来确定。当这四位拨码开关位都没有按下时熄火延时时间即为3秒;有几位拨码开关按下熄火延时时间即为3+几秒。如1、3位拨码开关按下熄火延时时间即为3+2=5秒;1、2、3、4位拨码开关按下熄火延时时间即为3+4=7秒。
7  维护
使用时间长了,粉尘或其它燃烧物可能使探测器窗口粘污变脏,这样直接会影响探测器对火花(焰)信号的接收。建议采取定期维护记录制度。为保证探测器的灵敏度,应经常擦拭探测器窗口,必要时应采用压缩空气长期吹扫等办法,使之保持清洁。
8 使用注意事项
 8.1仔细阅读本说明书,正确安装和使用本产品,接线要正确,严格按照要求接线,位置正确、接触良好,为防止接错,安装好仔细检查无误后方能通电试用。
8.2 请在本说明书要求的温度范围内使用本产品,超出温度范围可能对内部电子元器件造成损坏。
8.3 注意防水防潮,壳体进水或高湿度环境会造成内部电路短路烧坏,安装时应选择雨水淋不到的地方,若在露天或高湿环境使用,应做防水防潮特殊处理,例如加装防水罩或者密封盒。
8.4安装时轻拿轻放,以免损坏内部器件。
8.5参照本说明书第7项,注意日常维护。
8.6如发生故障,首先检查外部接线,故障仍不能排除,请将产品寄回我公司检测、维修,我们乐意提供支持和帮助。非专业技术人员,请不要打开产品,以免损坏产品,给您造成不必要的损失。
8.7本产品可对安全生产提供辅助性的保护,提高生产安全性。但使用的场所,环境复杂多样,特别是中央除尘管道环境更为恶劣,复杂的环境或产品故障可能造成产品失灵,从而不能完全****的杜绝火灾发生。因此请谨慎选择,我公司仅对产品本身提供三包服务,不承担相关连带责任。如是高危场所使用,建议用户采取多种复合式保护措施保障其安全。
9  产品成套
本产品由以下成套件组成
序号
名称
数量
备注
1
TCH-MD3红外火花(焰)监控模块
1台
监控模块
2
TCH-D3红外火花(焰)探测器
1或2个
单探1个,双探2个,带尾线
3
配套接线端子(10位)
1个

4
使用说明书
1本

5
安装法兰
1或2个
单探配1个,双探配2个
